Quelques photos expliquant une astuce toute simple pour, via un petit appareil de fer, souder avec un alignement parfait une tige filetée sur une tige de boucle d’oreille.

Tige B.O. et tige filetée

À gauche une tige de boucle d'oreille ( petit modèle ) sur laquelle est déjà soudé ( soudure numéro 6 ) un petit anneau fait de fil rond de 6,5/10 mm. À droite trois tiges filetées de 10,5/10 mm

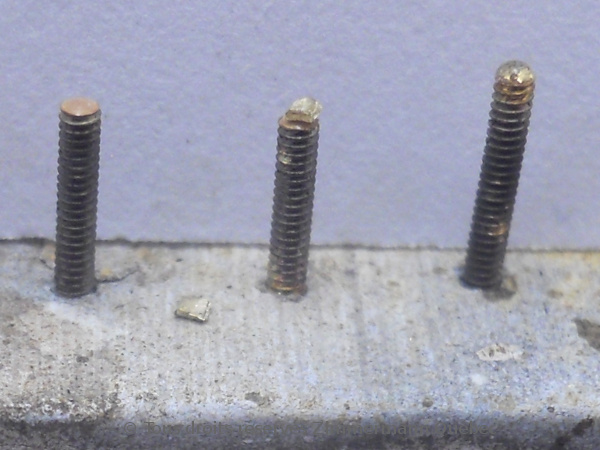

Trois tiges filetées

Dans un premier temps je dépose avec un pinceau une mini goute de collobore sur le haut de la tige, puis je chauffe le tout de sorte à ce que le borax seul fonde sur le bout de cette même tige. Tige de gauche. Dans un deuxième temps je dépose un très petit paillon de soudure ( numéro 5 ) sur la tige. Visible non fondu sur le tige du centre. Puis dans un troisième temps à droite de la photo j'amortie ce paillon, qui alors donne une forme demi-boule sur le haut de la tige. Pour l'instant, je ne déroche pas cette tige, qui ne le sera que une fois toute l'opération terminée.

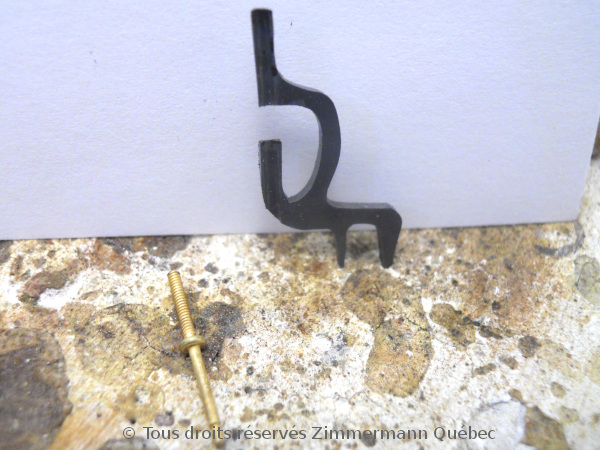

Bestiole en fer laminé

À partir d'un clou en fer ( non galvanisé ) je lamine un bout de plané ( 12/10 mm ) qui sera ensuite découpé avec le plus de légèreté possible de sorte à ne pas trop absorber de chaleur pour rien au moment de la soudure. Un sillon est fait dans l'épaisseur du plané avec un trait de scie, puis au final avec une lime coulisse ( 9/10 mm ), avant de découper les deux formes du haut et du bas. Ainsi une fois complètement découpé le tout on aura la certitude que les deux sillons sont bel et bien dans un parfait alignement, qui avant de se servir de cet appareil devra être vérifié à chaque séance de soudure.

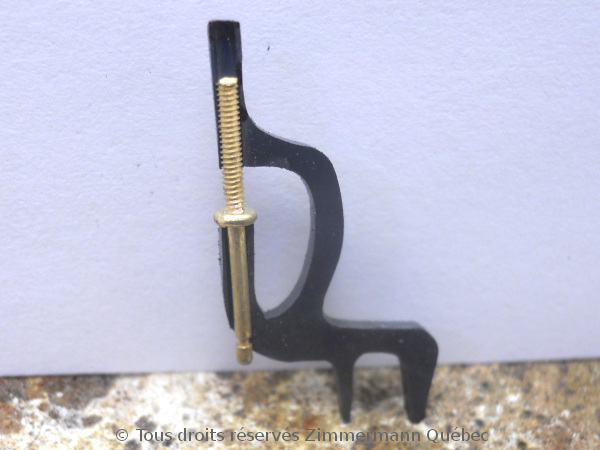

Positionnement des deux parties à souder sur cette drôle de bestiole

I M P O R T A N T .............. Pour que fonctionne bien cette opération, il est I M P É R A T I F que cet appareil soit légèrement penché vers l'arrière de sorte à ce que les deux parties ne puissent pas tomber de leurs deux couloirs. Super important aussi que cet appareil soit parfaitement P R O P R E c'est à dire sans aucune trace de collobore qui alors empêcherait la tige du haut de glisser un peu plus bas au moment de la soudure. Pour réussir ces soudures, il est important de mettre en place les deux parties étant déjà boraxées. Pour la tige B.O. avec son petit anneau, une très petite quantité de borax aura été liquéfié par la flamme du chalumeau ( super mini goutte apposée avec le bout d'un très fin pinceau ) puis de même pour la tige filetée tel que je l'ai montré dans une photo plus haut, la soudure numéro 5 sur celle-ci aura été amortie et laissé boraxé et donc non déroché au moment de réaliser cette phase finale, soit la soudure proprement dite en la tige B.O. et la tige fileté. Ainsi les deux parties se souderont ensemble facilement, car au moment même ou la soudure numéro 5 refondra de nouveau c'est la gravité qui fera descendre de quelques dixièmes de millimètre via la soudure redevenu liquide. Sur ma chaine Youtube, ( MichelZimmermann53 ) vous verrez une vidéo consacrée à cette démonstration. Belle et bonne journée à toutes et à tous.
