Fermoir argent coulissant ( 10 mm ) via un ressort comprimé

Text_2

Il y a près de vingt ans, j’ai fabriqué une série de fermoirs argent de petite dimension ( 10 mm de longueur ) dans l’espoir vain de remplacer sur nos chaînes argent les fameux anneaux ressorts deux pièces d’une qualité devenu déjà introuvable à l’époque. Pour de si petits fermoirs, le temps de travail étant nettement trop grand pour pouvoir les commercialiser si fabriqués entièrement à la main, j’ai bien sûr laisser tomber ce projet. Depuis pour ces chaines argent, nous nous servons de fermoirs estampés dit  » fermoir menotte  » ou encore  » pince crabe  » .

Le principe de ces petits fermoirs argent pouvant facilement être adapté pour de plus grands modèles en or, palladium ou platine j’en fais ici la description détaillée avec toutes ses mesures.

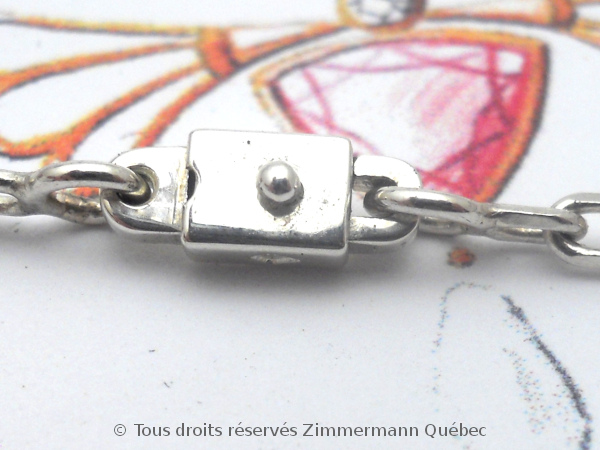

Vue de dessus

La petite boule à la tête du rivet sur lequel prends appui le ressort sert de poussoir pour ouvrir le fermoir. Sur cette photo pour ouvrir le fermoir le boitier reculera donc vers la gauche.

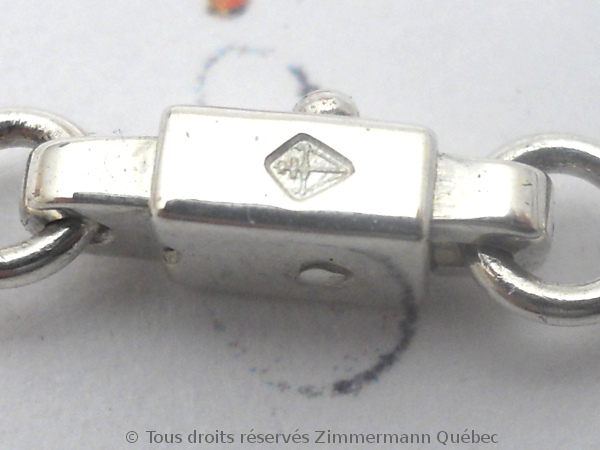

Vue de côté

Mon poinçon de maître, signature présente sur tous les bijoux '' Zimmermann Québec '' depuis l'automne de 1978.

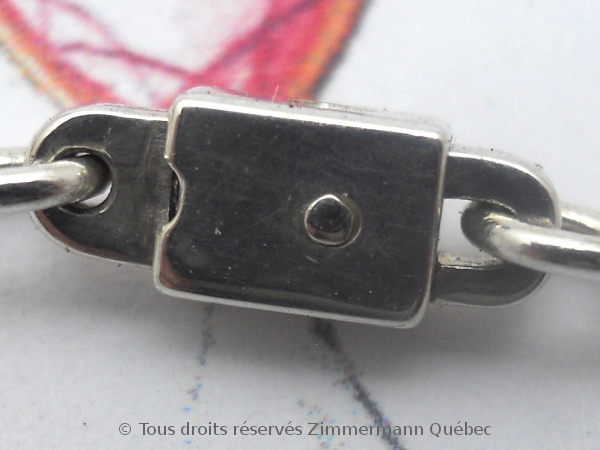

Vue de dessous

Le rivet vue de dessous, rivet qui en passant dans le boitier mobile permet de compresser le ressort pour ouvrir le fermoir.

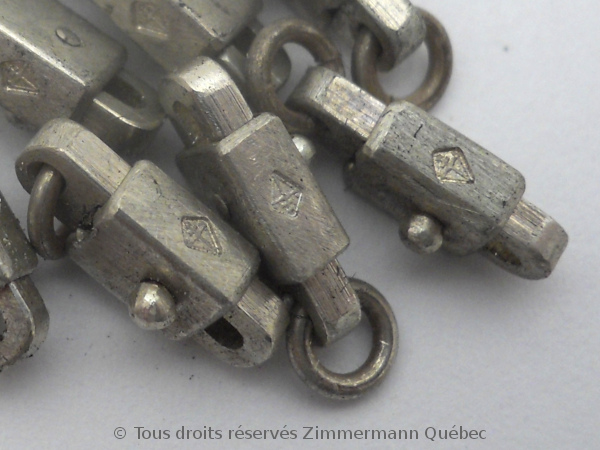

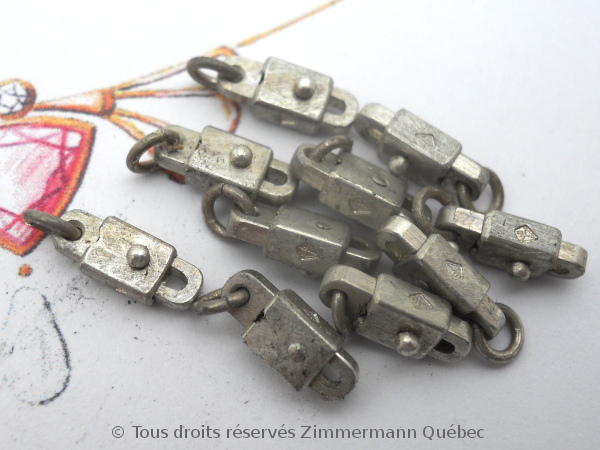

Lot unique de ces fermoirs

Je garde précieusement ces fermoirs en souvenir. Pour en donner ici toutes les mesures, j'en ai démonté un complètement.

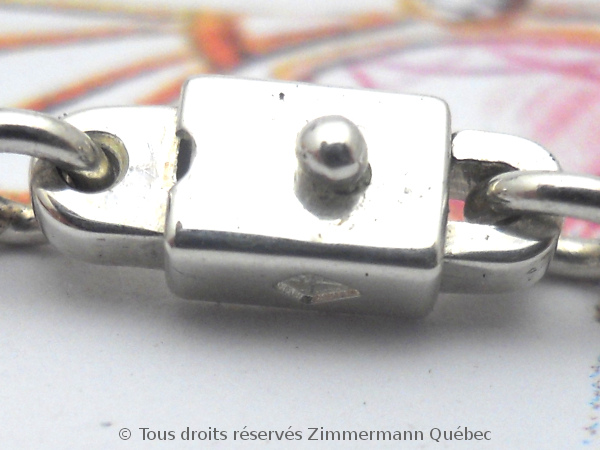

En gros plan

Sans commentaire.

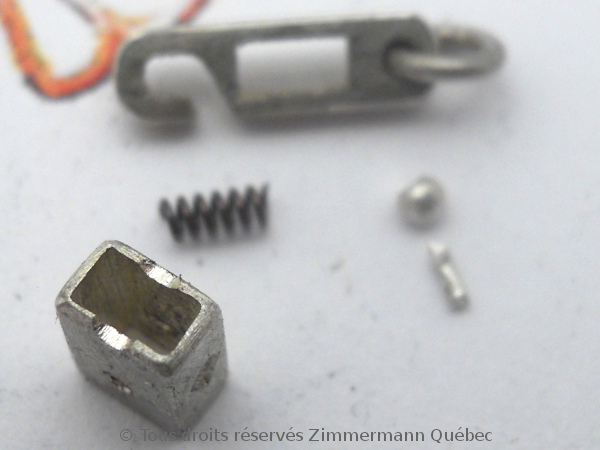

Cotes des planés et fil

Plané pour la partie faisant crochet et abritant le ressort: 15/10 mm Largeur de cette partie: 2,88 mm Longueur: 10 mm Diamètre du ressort: 14/10 mm ( Ressort récupéré dans des barrettes de bracelet pour montre ) Anneau en fil de 8/10 mm tourné sur 23/10 mm Boitier coulissant: Plané de 5/10 mm Épaisseur: 25/10 mm Longueur: 50/10 mm Largeur: 38,5/10 mm Fil pour le rivet: 6,5/10 mm

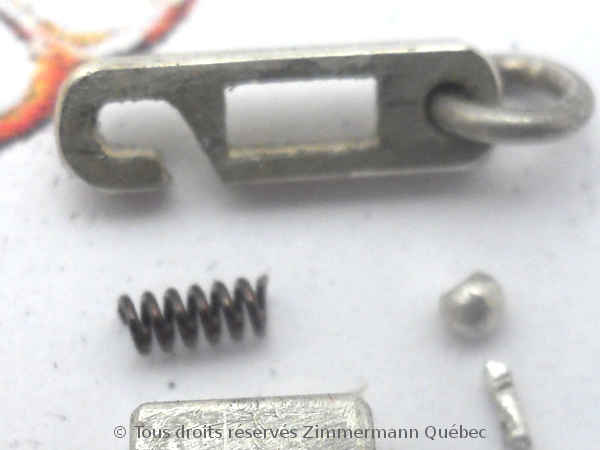

De plus près

Diamètre de la boule: 14/10 mm obtenu en fondant un bout du fil de 6,5/10 mm

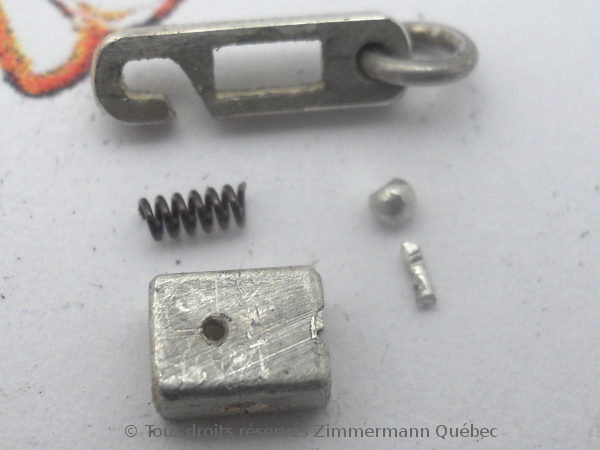

Boitier

Pour permettre au boitier de reculer suffisamment une petite creusure ronde est faite d'un côté pour ainsi venir toucher l'anneau rond.
